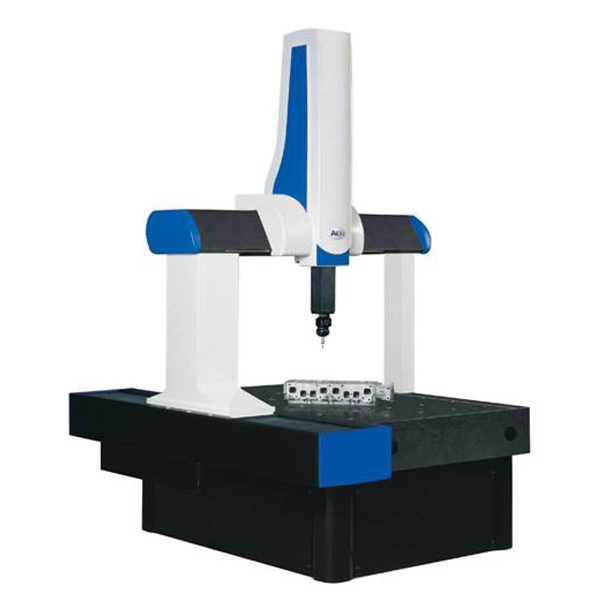

- 產品名稱：564型復合式掃描抄數三坐標測量機
- 所屬分類：手持式三維激光掃描儀
- 產品描述：
精度指標：長度
計量系統：英國RENISHAW反射式金屬帶狀光柵尺
分辨率： 0.5mm
測量范圍：X×Y×Z 500mm×600mm×400mm
示值誤差：E≤2.2＋L/300mm
探測誤差：R≤2.2mm；
最大承重：500Kg
手動旋轉測頭MH20I
掃描方式：線激光掃描
使用環境條件：
電源： 220V+10%I 50HZ-60HZ
壓 縮空氣： ≥0.55MPa
使用溫度： 20+2℃ 1℃/h 1℃/m 2℃/24h
相對濕度： 40%-70%
機械主體部分：
• 復合式系列測量機采用國際先進的有限元分析設計方法，使其具有機械結構剛性強、幾何誤差小，具有高精度、高性能和高穩定性的優點。
• 機械整體結構采用剛性結構好、質量輕的全封閉框架移動橋式結構。其結構簡單、緊湊、承載能力大、運動性能好。
• 固定優質花崗巖工作臺，使其具有承載能力強、裝卸空間寬闊、便捷。
• Y向?qū)к壊捎醚辔彩?，定位精度高，穩定性能好。
• 三軸采用優質花崗巖，熱膨脹系數小，三軸具有相同的溫度特性，因而具有良好的溫度穩定性、抗實效變形能力，剛性好、動態幾何誤差變形小。
• 三軸均采用自潔式預載荷高精度空氣軸承組成的靜壓氣浮式導軌，軸承跨距大，抗角擺能力強，阻力小、無磨損、運動更平穩。
• 橫梁采用精密斜梁設計技術（已申請專利），重量輕、重心低、剛性強，動態誤差小，確保了機器的穩定。
• 采用英國RENISHAW反射式金屬帶狀光柵計量系統，與大多數工件具有相近的熱膨脹系數，確保了良好的重復精度。
• 驅動系統采用國際知名品牌的高性能直流伺服電機、齒形帶傳動裝置，確保傳動更快捷、更精準、運動性能更佳。
• Z軸采用氣缸平衡裝置，極大的提高了Z軸的定位精度及穩定性。
• 控制系統采用德國知名的UMC專用三坐標數控系統，具有國際先進的上下位機式的雙計算機控制系統，從而極大地提高系統的可靠性和抗干擾能力。
• 軟件采用具有獨立知識產權的、功能強大的AC-DMIS測量軟件包，其完善的測量功能和聯機功能，為用戶提供了完美的測量解決方案。
