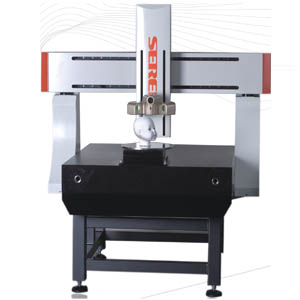

- 產品名稱：SR系列1200型三維激光抄數機
- 所屬分類：手持式三維激光掃描儀
- 產品描述：
技術參數：
? 采用全花崗石底座、支柱，保證機械系統的穩定性
? 行程范圍： X軸------1000mm Y軸------1200 mm
? Z軸------600 mm T軸------360o
? 傳動方式：高精密滾珠導軌+高精密滾珠絲杠+步進電機
? 控制方式：高速PCI 四軸運動控制卡
? 圖像采集系統：高速圖像采集卡+鏡頭+ 低照度高分辨率CCD
? 激光系統：650 nm 波長激光，最大功率20 mW ，連續可調
? 機械精度：X、Y、Z三軸綜合精度分別≤0.05 mm
? 機臺重復定位精度≤0.005 mm
? 機臺：高精度花崗巖平臺，機臺承重 >1000 kg ，轉臺承重 >500 kg
? 電源：AC 220±5V，50 Hz
? 使用環境：溫度≤85℃，濕度≤95%
? 整機尺寸：1.55 m X 2.0 m X 1.9 m
? 整機重量：1700 kg
三維激光掃描系統：
? 控制軟件：LS激光掃描測量軟件V3.1
? 操作方式：軟件控制
? 掃描景深：150 mm
? 單次掃描寬度 ：50 mm
? 掃描速度 ： 1000 -15000p / sec
? 掃描方式： 平面掃描、旋轉掃描
? 工件裝夾方式： 任意裝夾
? 掃描精度： ≤0.05 mm
? 數據格式：ASCII 通用格式，可通過軟件轉換成 IGS、STL、DXF、IMW等專用格式
二維放大投影系統：
? 掃描精度： ≤0.05 mm
? 控制軟件：LS激光掃描測量軟件V3.1
? 操作方式：軟件控制
? 放大倍數： 光學放大20倍
? 分辨率： 0.001 mm
? 投影精度： ≤0.02mm
? 數據格式：ASCII 通用格式，可通過軟件轉換成 IGS、STL、DXF、IMW等專用格式
應用領域：
逆向工程設計、零件質量檢測、快速成型應用
復雜曲面抄數、文物數字化產品防真、工業設計
設備特點：
1.高速高精度得出點云數據，例如：進行一個GOLF球頭的掃描，在進行掃描路徑設定后，10分鐘左右就能
得出GOLF球頭全部的密集點云數據。
2.獨特的濾光設計，可使CCD基本上不受環境光影響。
3.整個系統的掃描驅動，位移值獲取，圖像信號采集，信號處理，系統定標全部采用電腦控制。
4.被測工件可以任意擺放，采用四軸全自動測量，旋轉軸中心自動定位實現全自動化測量，并且可以實多
角度測量，所測數據自動拼接。
5.兩組CCD鏡頭從兩側不同方位測量，幾乎沒有測量死角，配合四軸全方位掃描，以及長達150mm的測量景
深，可以一次性的將整個工件數據完整而準確的獲得。
6.XYZ三軸導軌均采用雙零級花崗巖，因而三軸具有相同的溫度特性，鋼性及穩定穩定性更高，良好的抗
時效變形能力，使集合精度長期保持穩定。
7.先進的高精密的滾珠絲杠傳動，使測量機運行時幾乎無噪音，壽命長，平穩且定位精確。
8.工作臺具備開敞的工作空間，裝卡工件及測量觀察都異常方便，3D激光頭及2D投影頭可以運動到工作空
間的任意位置，極大的方便了測量。
9.激光發生器，CCD，圖像采集卡，運動控制卡等關鍵零部件全部進口，另外一項重要的特點是LASER-RE
系列復合式激光掃描機同時可以進行2D輪廓測量，通過在測量機Z軸上的高精度的CCD數字攝像頭，將被測
微小尺寸予以放大，利用先進的圖像信息處理技術，可編程控制光學照明技術實現對微小或易變形的零部
件的非接觸測量，從而可替代工具顯微鏡和投影儀，可以方便的確定被測物體的邊界條件，同時禰補了單
純?nèi)S激光掃描不能準確確定被測產品準確邊界條件的不足。
特點如下：
1．影像采用手動定位尋邊，多種尋邊工具，靈敏度可以自行設定。
2．影像對焦指示器，輕松獲取清晰影像。
3．提供靶標功能，使測量更方便。
4．數碼影像放大功能。
5．程序編輯功能。
6．自動生成精度檢測報告功能。
